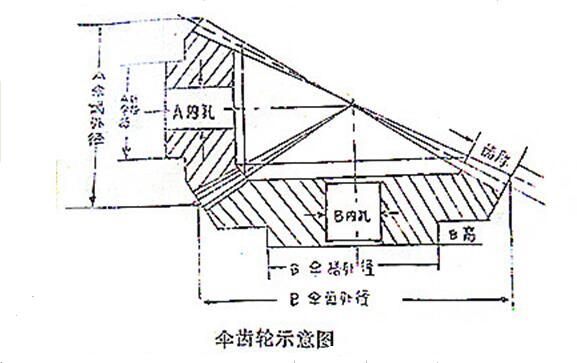

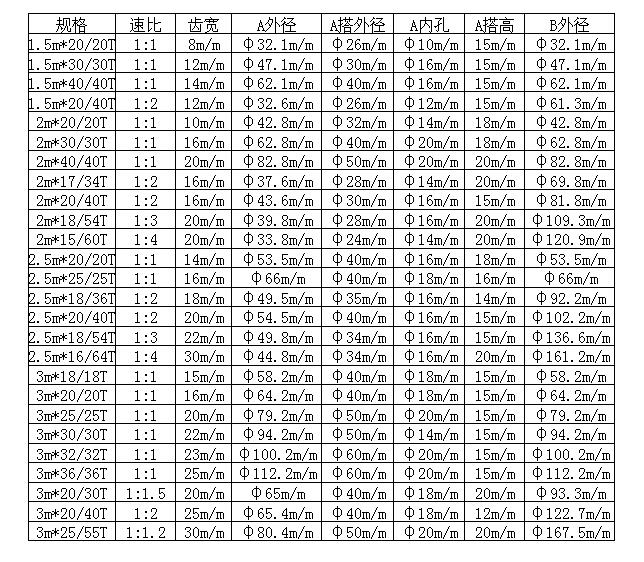

傘齒輪示意圖和外形尺寸、型號規格對照表

作者： 發布于：2017-02-17 17:18:46 點擊量：

   傘齒輪：
傘齒輪即錐形齒輪(Bevel)，傘齒輪分為直齒傘齒輪和螺旋傘齒輪，用于相交軸間的傳動。單級傳動比可到6，zzui大到8或者以上，傳動效率一般為0.94～0.98。
1、直齒和斜齒錐齒輪設計、制造及安裝均較簡單,但噪聲較大,用于低速傳動(<5m/s);直齒錐齒輪傳動傳遞功率可到370千瓦，圓周速度5米/秒。斜齒錐齒輪傳動運轉平穩，齒輪承載能力較高，但制造較難，應用較少。
2、曲線齒錐齒輪具有傳動平穩、噪聲小及承載能力大等特點,用于高速重載的場合。曲線齒錐齒輪傳動運轉平穩，傳遞功率可到3700千瓦，圓周速度可到40米/秒以上。
產品特點介紹：
　1、耐化學和腐蝕性強
　2、降噪和減震
　3、壽命長，高負荷承載力
　4、重量輕，成本低
　5、易于成型，潤滑性好
