簡介：WB及XB擺線針輪減速機知識

作者： 發布于：2016-07-05 9:06:25 點擊量：

  擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。
  當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
擺線針輪減速機系列產品：

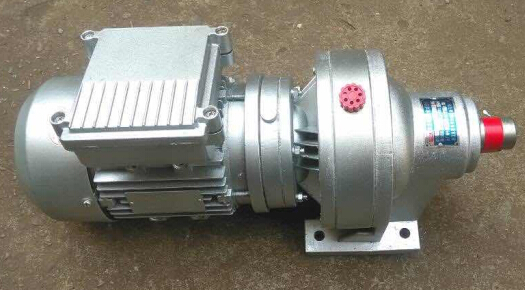

一、WB系列微型擺線減速機
（E=臥式）WBE系列微型擺線減速機(L=立式)WBL系列微型擺線減速機

  產品特點：
1、WB微型擺線減速機采用高速比和高效率單級傳動，就能達到1：87的減速比，效率在90％以上，如果采用多級傳動，減速比更大。
2、結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。
3、運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在最小程度。
4、使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
5、設計合理，維修方便，容易分解安裝，最少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。
   使用范圍：
WB系列微型擺線減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減 速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。

   技術參數：
功率：0.04KW～3KW
扭矩：25N·m～250N·m
  傳動比：
單級：9-87
雙級：121-1849
   減速機機型號、減速比及其表示方法：
1、單級減速機速比機型有WB65型、WB85型、WB100型、WB120型、WB150型；
   減速比分別有9、11、17、23、29、35、43、59、71、87。
2、雙級減速比機型有WBE1065型、WBE1285、WBE1510型；
   減速比分別有121、187、289、385、473、595、731、989、1225、1849。

　X、B系列擺線針輪減速機
  一、 X、B系列擺線針輪減速機介紹：X、B系列減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。 當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

  二、擺線針輪減速機特點：
1、高速比和高效率單級傳動，就能達到1：87的減速比，效率在90％以上，如果采用多級傳動，減速比更大；
2、結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸；
3、運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在最小程度；
4、使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長；
5、設計合理，維修方便，容易分解安裝，最少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。

  三、減速機型號：
 1、B系列擺線針輪減速機
　　 BW底腳式臥裝雙軸擺線針輪減速機
　　 BL法蘭式立裝雙軸擺線針輪速機
　　 BWY底腳臥裝專用電動機直聯型擺線針輪減速機
　　 BLY法蘭式立裝專用電動機直聯型擺線針輪減速機
　　 BWD底腳式臥裝普通電動機直聯型擺線針輪減速機
　　 BLD法蘭式立裝普通電動機直聯型擺線針輪減速機
 2、X系列擺線針輪減速機
　　 XW底腳式臥裝雙軸擺線針輪減速機
　　 XL法蘭式立裝雙軸擺線針輪減速機
　　 XWD底腳式臥裝普通電動機直聯型擺線針輪減速機
　　 XLD法蘭式立裝普通電動機直聯型擺線針輪減速機
　　 XWD底腳式臥裝普通電動機直聯型擺線針輪減速機
　　 XLY法蘭式立裝專用電動機直聯型擺線針輪減速機

   四、擺線針輪減速機的使用范圍：
X、B系列擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減 速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。

   五、擺線針輪減速機的主要特點：
1、減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。
2、運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。
3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。
4、結構緊湊，體積小：與同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。

   六、技術參數：
功 率：0.37KW～55KW
轉 矩：150N·m～20000N·m
  傳動比：
單級：9-87
雙級：121-7569
三級：2057-658503

更多WB微型擺線減速機及XB擺線減速機產品內容均可咨詢諾廣公司，可以關注公司網站：http://m.quick-rehab.com/bxzljsj/bx250.html
