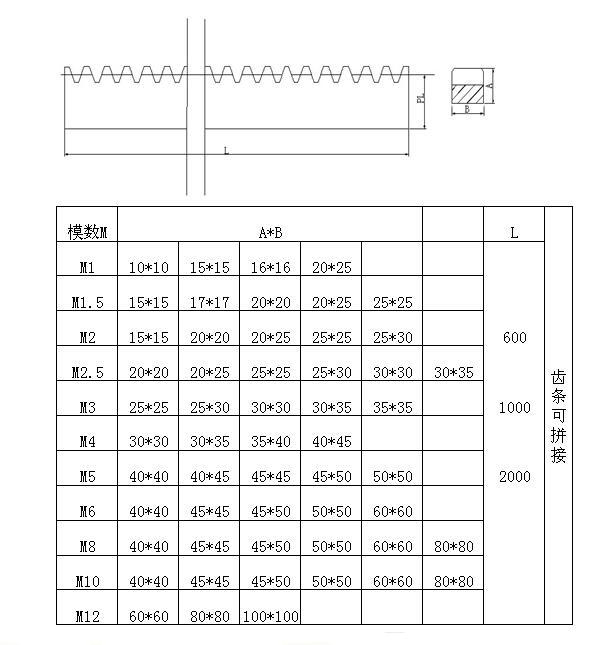

齒輪規格對照表

作者： 發布于：2017-02-27 16:21:48 點擊量：

齒條也分直齒齒條和斜齒齒條，分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用； 齒條的齒廓為直線而非漸開線（對齒面而言則為平面），相當于分度圓半徑為無窮大圓柱齒輪。

   齒條的主要參數：
齒槽寬,齒頂高,齒根高,齒高,齒厚,齒根圓半徑等；
1、齒輪的跳動、全齒深、公法線、齒向是否合格一齒擺差、周節誤差是否超差；
2、齒輪、齒條安裝后安裝距是否合適；
3、齒條、齒輪嚙合間隙應是0.25模數；
4、齒條全齒深、跳動、公法線特別是齒向是否合格。

上海諾廣廠家生產各類減速機及齒輪配件加工了解最新資訊：http://m.quick-rehab.com。產品咨詢來電：021-63731858或微信：nuoguangsh
